Техническое описание (уточняется в каждой конкретной поставки по техзаданию и исходным данным, а также по требования заказчика).

Промышленная полочная сублимационная (лиофильная) сушилка, предназначенная для монтажа в чистых помещениях контейнерного типа при производстве фармацевтических и ветеринарных лекарственных средств.

• В лиофильной сушке используется несколько полок;
• Размеры полок лиофильной сушилки ориентировочно 800×800 мм;
• Расстояние между полками лиофильной сушки уточняется при заказе;
• Общая площадь полок лиофильной сушилки - 2,8 м2 (уточняется при заказе);
• Вместимость лиофильной сушки - 6041 флаконов объемом 10 мл (уточняется при заказе);
• Точность поддержания температуры на полках лиофильной сушилки ± 1°С;
• Температурный интервал полок лиофильной сушилки от –40°С до +75°С;
• Объем конденсора лиофильной сушки - 50 л;
• Температура конденсора лиофильной сушилки ниже чем –75°С;
• В сублимационной сушилке установлен компрессор;
• Вакуумный насос для лиофильной сушилки - опционально;
• Система мониторинга и контроля при помощи промышленного контроллера сушилки с сенсорным монитором;
• Автоматическая заморозка за несколько шагов сушки;
• В сушилке используется автоматический нагрев с контролем вакуума и сушки;
• Включая инструкции по эксплуатации сушилки.

Спецификации сушильной камеры и охлаждаемой ловушки в сублимационной сушилке (базовая спецификация, может отличаться в каждой конкретной поставке).

• Сушильная камера лиофильной сушки.
• Тип камеры лиофильной сушилки: прямоугольная камера.
• Материал камеры лиофильной сушилки: нержавеющая сталь.
• Смотровое стекло камеры лиофильной сушилки: опционально.
• Дренаж камеры лиофильной сушилки: опционально.
• Степень чистоты внутренней поверхности камеры сушки: < 0,4.
• Полка со спиральным масляным каналом в сушке.
• Размеры камеры лиофильной сушки: 800 (Ш) × 800 (Г) × 20 (В) уточняется при заказе.
• Материал камеры лиофильной сушилки: нержавеющая сталь.
• Количество полок в лиофильной сушилке: определяется поставкой.
• Расстояние между полками в лиофильной сушке: определяется поставкой.
• Площадь полок лиофильной сушки: уточняется при заказе.
• Диапазон регулировки температуры плиты в лиофильной сушилке: от -45ºC до +75ºC.
• Точность регулировки температуры в сушилке: ±1ºC.
• Плоский теплообменник сушилки: косвенное охлаждение и нагрев с помощью теплоносителя в теплообменнике.
• Теплоноситель в сушке: силиконовое масло (вязкость:10 cСт) или аналог.
• Полка в лиофильной сушилке со спиральным масляным каналом должна проверяться уровнемером. Погрешность для верхней и нижней поверхности не должна превышать ±1 мм/м.
• Сушильный поддон лиофильной сушки.
• Материал поддона лиофильной сушилки: нержавеющая сталь.

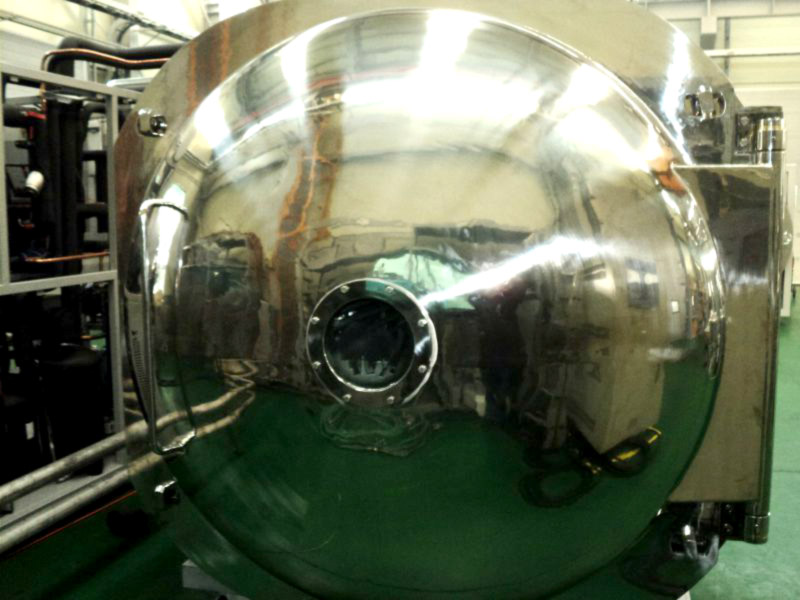

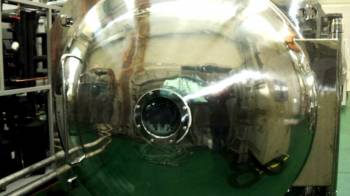

• Камера охлаждаемой ловушки в лиофильной сушке.
• Тип камеры лиофильной сушилки: круговая камера.
• Материал камеры лиофильной сушилки: нержавеющая сталь.
• Смотровое стекло камеры лиофильной сушилки: Φ290.
• Дренаж камеры лиофильной сушилки: автоматический дренажный порт.
• Чистота поверхности камеры лиофильной сушки: Ra < 0,65 мкм.

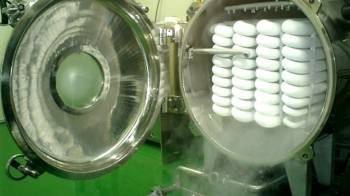

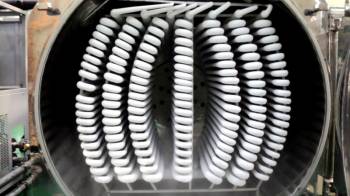

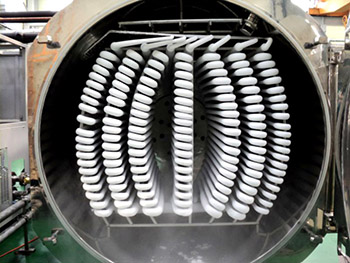

• Охлаждаемая ловушка сушки.
• Толщина удержания в сушилке: уточняется при заказе.
• Емкость удержания льда камеры лиофильной сушилки: более 50 л (кг) ориентировочно.
• Материал камеры лиофильной сушилки: нержавеющая сталь.
• Температура камеры лиофильной сушки: ниже -75ºC (при выгрузке).
• Метод разморозки камеры лиофильной сушки: горячий газ и промывка водой.
• Система заморозки в лиофильной (сублимационной) сушилке:
• Компрессор сушки:
• Конденсор сушки:
• a) система конденсации в сушилке с воздушным/водяным охлаждением.
• b) Нормальная работа сушки вне зависимости от изменений температуры окружающей среды.
• c) Хладагент в сушилке: по инструкции (ступень высокого давления) / (ступень низкого давления).
• Изоляция в сушке: определяется поставкой.
• Основные части сушилки:
• a) Маслоотделитель в лиофильной сушилке.
• b) Приемный резервуар сушилки.
• c) Накопитель в лиофильной сушилке.
• d) Теплообменник в лиофильной сушилке.
• e) Электромагнитный клапан в лиофильной сушке.
• f) Клапан теплообменника лиофильной сушилки.
• g) Жидкостный насос теплообменника в сушилке: 1 шт.
• h) Жидкость теплообменника лиофильной сушки: силиконовое масло, 5 сСт.
• Система рассольного охлаждения лиофильной сушилки.
• Названия частей сушки: циркуляционный насос, теплообменник (пластинчатого типа), нагреватель, жидкость теплообменника и т.д.
• Циркуляционный насос для жидкости теплообменника в сушилке. Герметичный насос без уплотнений.
• Теплообменник (пластинчатого типа) в сушке: между системой охлаждения и системой циркуляции охлаждающего соляного раствора.
• Жидкость теплообменника в сушилке: силиконовое масло (прозрачная жидкость без цвета и запаха, устойчивая к дыму, воде, холоду и химическим веществам), рабочий диапазон от -60ºC до +200ºC. Жидкость теплообменника: силиконовое масло, 10 сСт.
• Система размораживания охлаждаемой ловушки лиофильной сушк.
• Метод работы системы в лиофильной сушке: промывка водой и горячий газ.
• Мощность разморозки в лиофильной сушилке: более 80 кг льда.
• Дренажная система в лиофильной сушке: с дренажным клапаном, обычная дренажная система.
• Форсунки для разморозки в лиофильной сушке: давление более 1 кгс/кв.см.
